您好,歡迎進入z型提升機_鱗板機_斗式提升機_重型板式給料機_新鄉市東震輸送機械制造有限公司!
01 經驗豐富多年的從業經驗,精湛的施工技術
02 專業團隊專業的科研精英 生產及銷售團隊
03 應用廣泛醫藥 水泥 鋼鐵 冶金 煤礦 化工及食品等
04 品質可靠設計先進 制作精細 性能可靠 達國際要求
05 遠銷海外遠銷出口至中東等幾十個地區國家
06 專業售后專業售后服務團隊 24小時幫您排憂解難
多年的從業經驗,精湛的施工技術
專業的科研精英 生產及銷售團隊
醫藥 水泥 鋼鐵 冶金 煤礦 化工及食品等
設計先進 制作精細 性能可靠 達國際要求
遠銷出口至中東等幾十個地區國家
專業售后服務團隊 24小時幫您排憂解難
集輸送設備研發,制造、銷售為一體的綜合機械制造企業

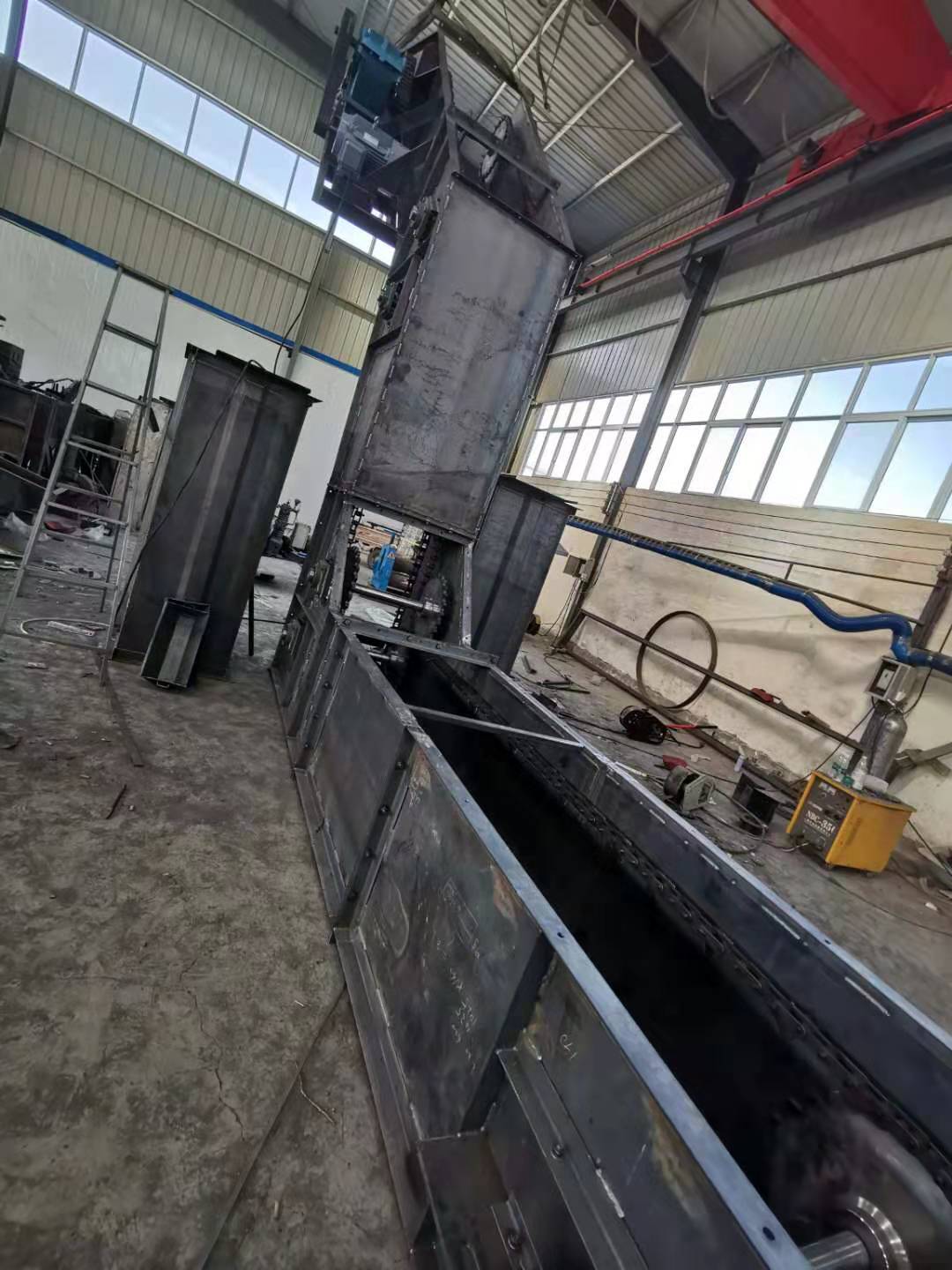

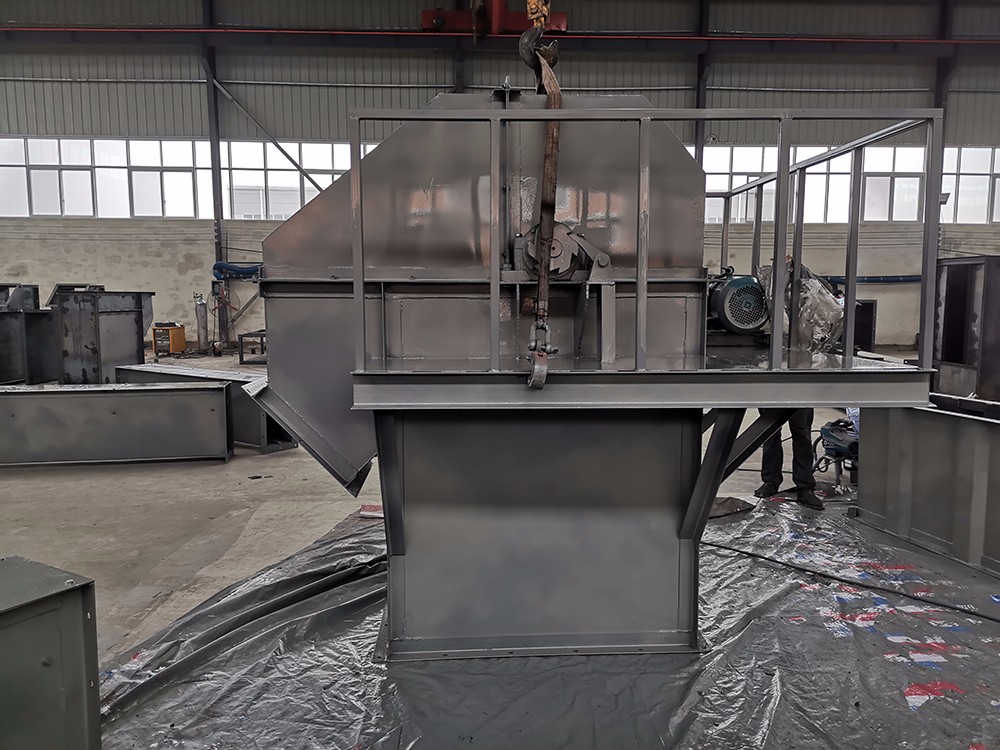

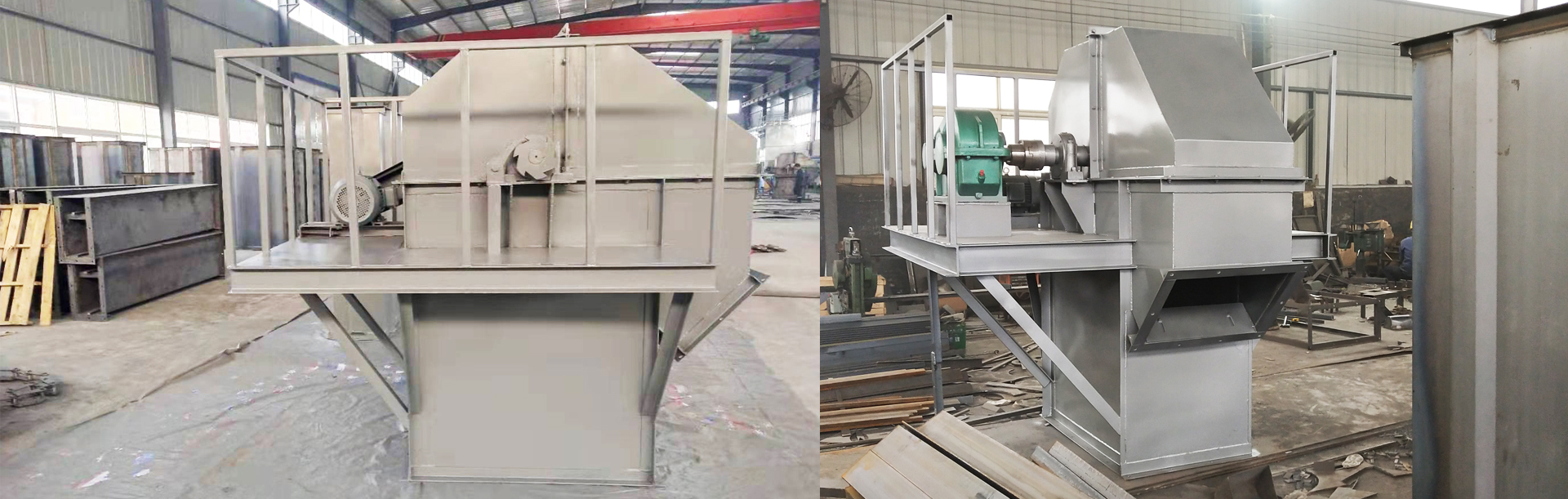

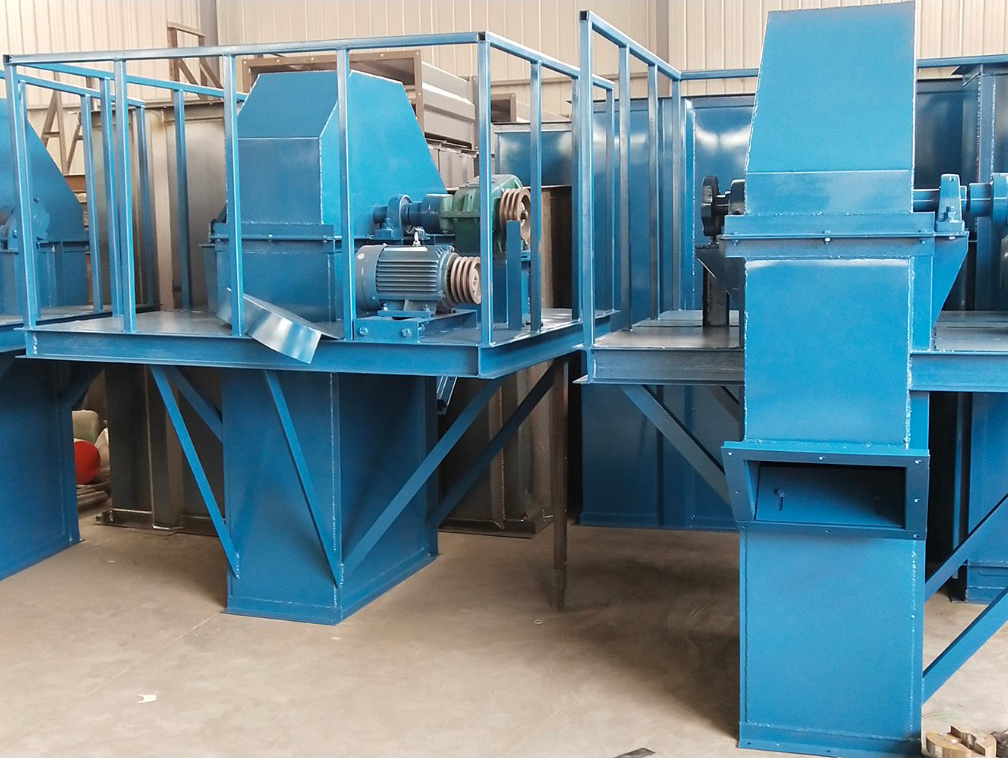

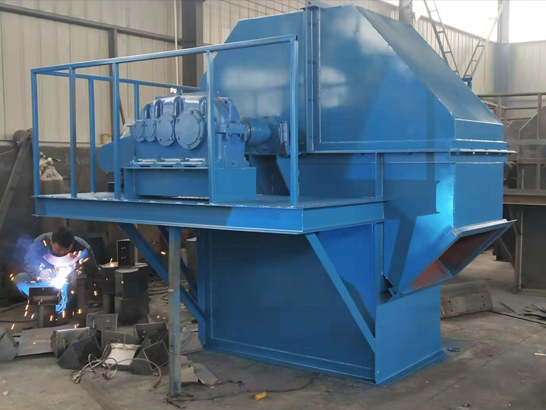

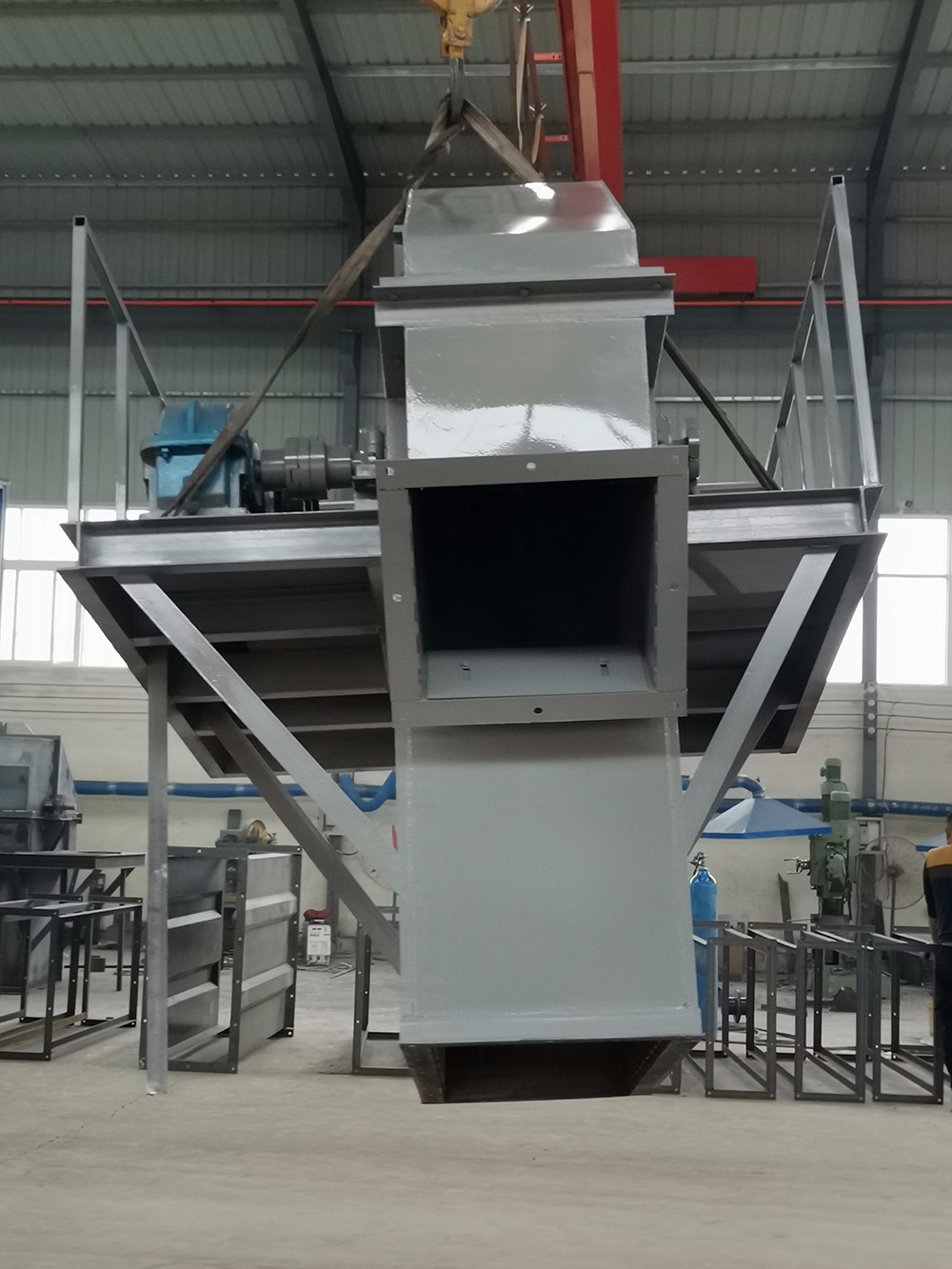

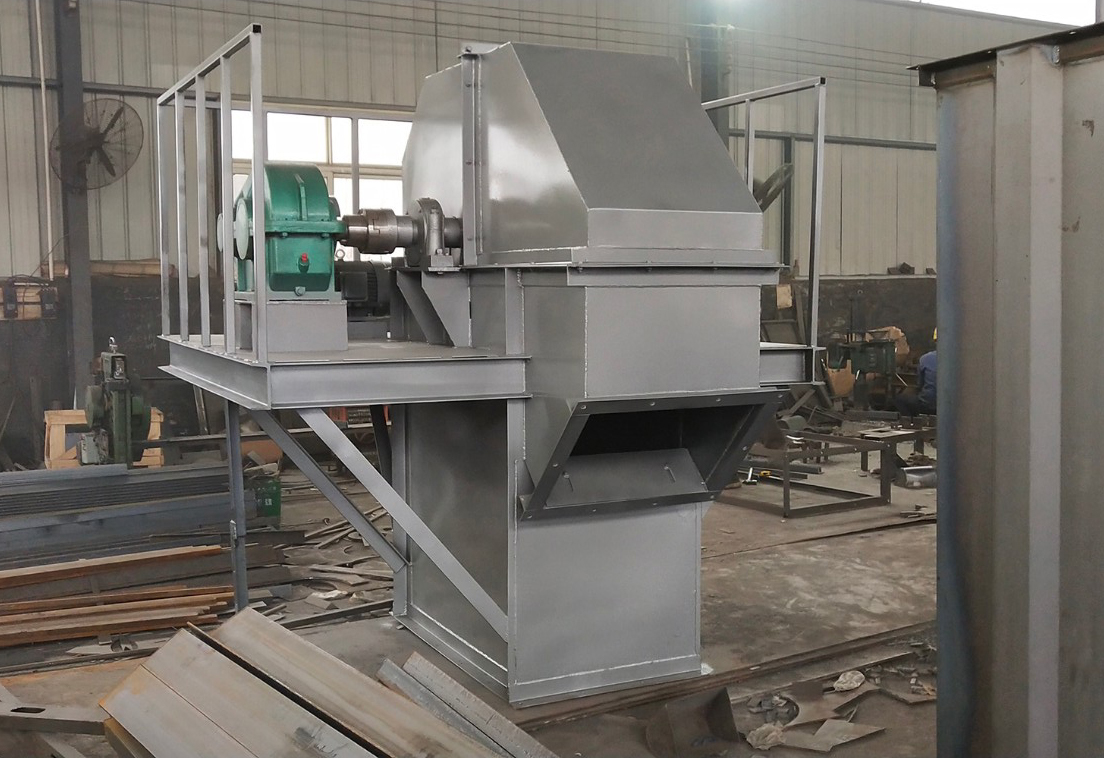

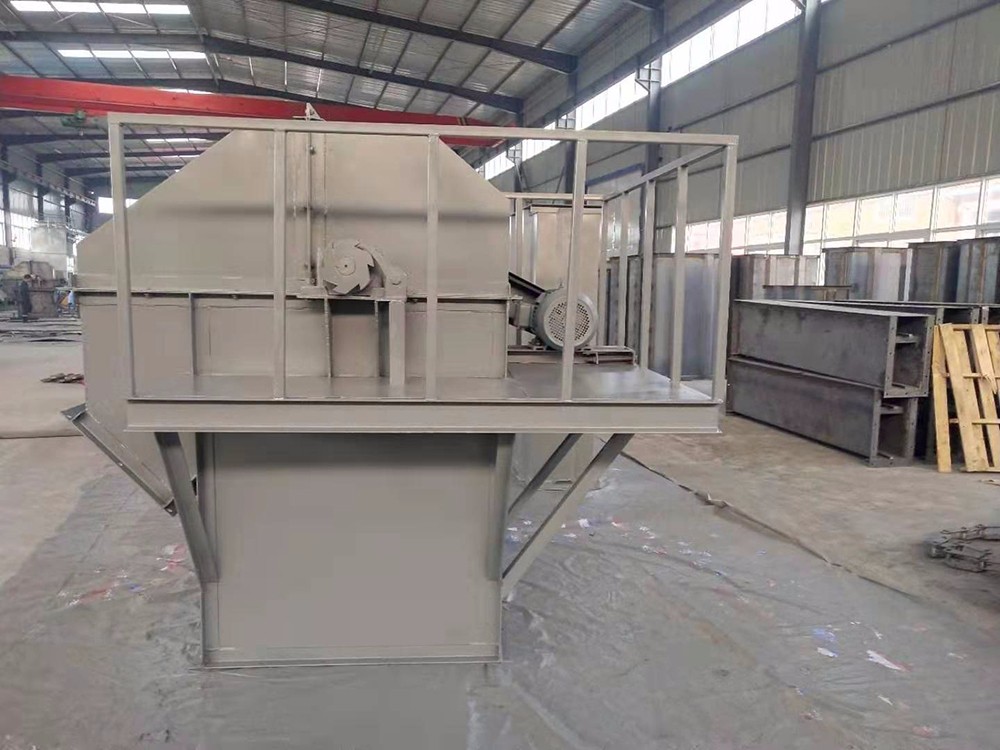

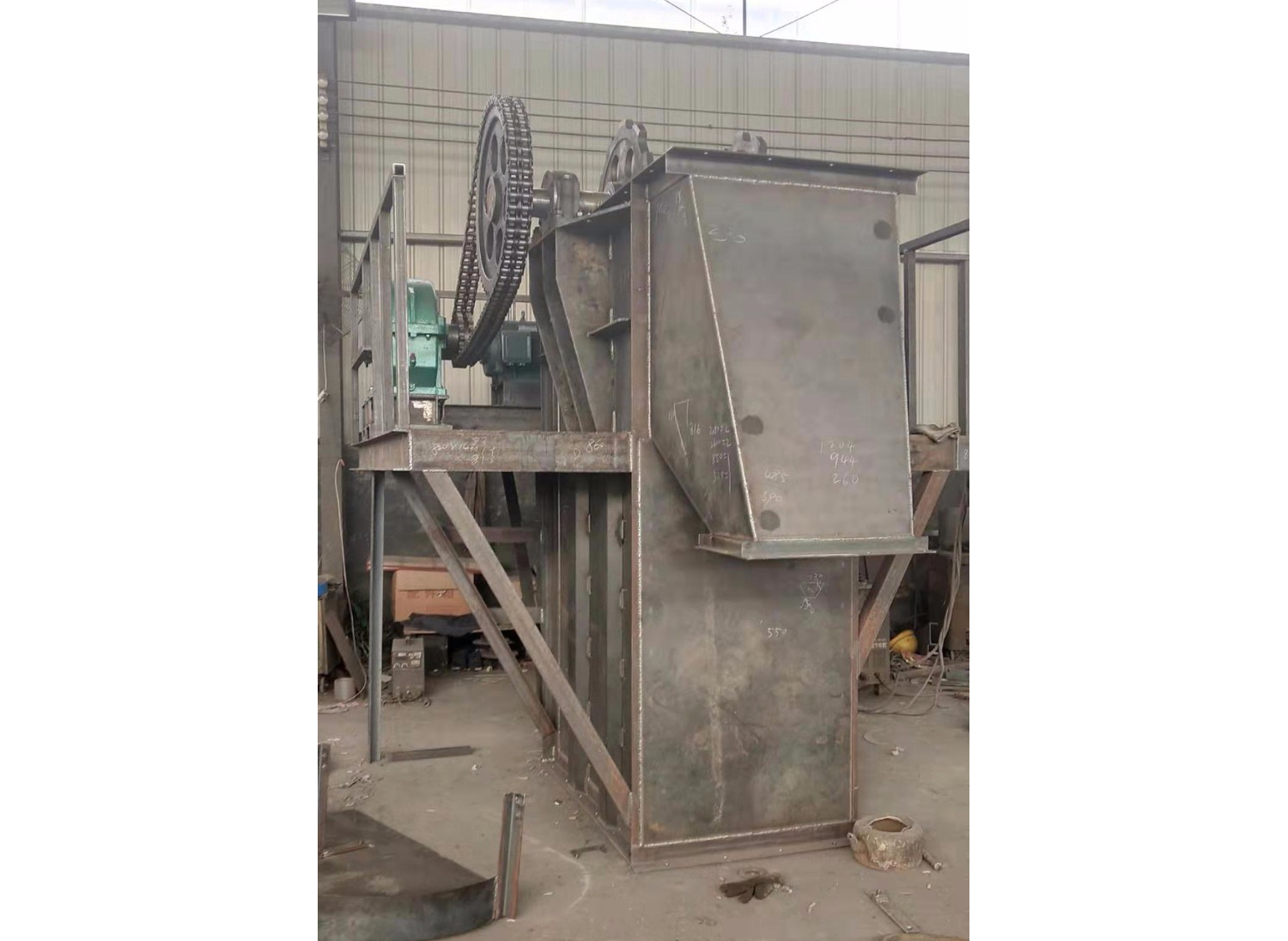

查看更多TH型斗式提升機介紹和使用(一)TH型斗式提升機概述TH、HL型環鏈斗式提升機適用于垂直輸送機磨琢性較大的粉狀、粒狀及小塊狀物料,如糧食、煤、水泥、碎礦石等,輸送高度***高40m,其特點為:結構簡單,運行平穩,掏取式裝料,混合式或重力卸料,輪緣采用組合鏈輪,更換方便,鏈輪輪緣經特殊處理壽命長,下部如采用重力自動張緊裝置,能保持恒定的張力,避免打滑或脫鏈,同時在料斗遇阻時,有一定的容讓性能夠有效地保護運動部件,物料溫度不超過250℃。TH型按JB3926——85《垂直斗式提升機》標準設計制造,應優先選用,除連接尺寸外,HL斗式提升機的鏈條、鏈輪、張緊裝置與TH型相同。(二)TH型斗式提升機技術參數TH、HL型斗式提升機技術參數見表1-1表1-1 TH、HL型斗式提升機技術參數注:1、表中斗容為計算斗容,輸送量按填充系數0.6計算得出。2、TH型斗式提升機料斗用途: Zh——中深斗:輸送濕粘性物料,如糖、濕細沙等。 Sh——深斗:輸送重的粉狀及小塊狀物料,如水泥、砂、煤等。3、HL型斗式提升機料斗用途 Q——淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕砂、濕煤等。 S——深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。4、張緊力計算:G=40+0.232H式中:Q——輸送量(t/h) H——提升高度 G——張緊力1、驅動裝置 2、上部區段 3、中部機殼 4、擋板 5、帶斗 6、下部區段圖1—1 TH型斗式提升機外型結構圖(三)TH型斗式提升機結構參數TH型斗式提升機結構見圖1—1結構參數見表1—2HL型斗式提升機結構見圖1—2結構參數見表1—3表1—2TH型斗式提升機結構參數表1—3HL型提升機結構參數(四)TH型斗式提升機動力參數TH型斗式提升機動力參數見表1—4HL型斗式提升機動力參數見表1—51、驅動裝置 2、上部區段 3、中部機殼 4、擋板 5、鏈斗 6、下部區段圖1-2 HL型斗式提升機外型結構圖表1—4TH型斗式提升機動力參數訂貨型號編寫訂貨型號包括:型號及料斗形式—驅動號—上下軸距—左右裝例如:TH400、深斗Sh、驅動號C2、上下軸距20.645m、右裝,斗式提升機型號為:TH400Sh—C2—20.645—右裝。表1—5HL型斗式提升機動力參數訂貨型號編寫訂貨型號包括:型號—料斗形式—進卸料口形式—檢視門位置—驅動號—上下軸距—左右裝。例如:HL300型、深斗S、卸料X1進料J1、檢視門K1Z1、驅動號C2、上下軸距11.66m、右裝,提升機型號為:HL300—X1J1—K1Z1—C2—11.66—右裝。(五)TH型斗式提升機安裝、調整及試運轉1、先安裝下部區段。斗式提升機下部支承面要保證坐落在基礎的水平面上,校正后將地腳螺栓緊固。上端面與水平面的平行度允差1/1000。2、按標記依次安裝中間機殼,機殼的聯接允許墊入防水粗帆布或石棉帶以保證密封和調正。要求下部和中部機殼的中心線力求在同一鉛垂線上,其垂直度偏差在1000mm長度上不應超過1mm,總高度的累積偏差不應超過8mm。雙通道機殼還要注意使兩個通道的機殼相平齊。3、為防止提升機的搖動,中部必須有防止偏移的支承裝置,支承點間距不要大于8m,***下面的支承點要盡量靠近頭部。支承裝置不要***提升機在垂直方向的伸縮。雙通道中間機殼每隔4m要用連板把兩個通道聯接起來以加強穩定性。4、安裝上部區段和驅動裝置,安裝減速器前要先認真閱讀減速器說明書。減速器要加足工業齒輪油(詳見減速器說明書)。5、主軸與下部軸應在同一垂直平面內,兩軸心線均應與水平面平行。YY型驅動裝置低速軸與主軸力求在同一軸心線上,其***大平行偏移量不得超過0.1mm,***大軸線交角不得超過。6、***后安裝運行部分。鏈?zhǔn)蕉肥教嵘龣C(jī)的鏈條應選配,使平行的兩條鏈長度相等。運行部分裝置剩余的行程要大于全行程的一半。7、HL型雙通道提升機安裝或調整鏈條,需要提起拉緊鏈輪組時,可以利用中部機殼上的吊重槽鋼。方法是:打開下部區段上蓋板,在槽鋼上掛一小型起重葫蘆,即可進行提起鏈輪組的工作。8、鏈條式提升機拉緊裝置采用重錘張緊方式,重錘箱內應放有足夠的重物。9、提升機滑板調節的好可以減少回料,我廠提升機滑板上有橡膠板,調節時以橡膠板離料斗外緣10mm左右為宜。10、提升機安裝完畢后,檢查所有緊固處是否緊固。向各潤滑系統加注必要的潤滑劑,用手轉動傳動部分應輕便靈活,并***少使工作鏈轉一周,確認安裝無誤后,可以空車試運轉,先運行兩次以上瞬時試轉,再開機空轉2小時??蛰d試車無問題后,應進行16小時負荷試車。試車開始時,物料要分三次加到要求的輸送量。喂料要均勻,負荷試車2小時后開始檢查軸承溫度,一般不應超過60℃。(六)TH型斗式提升機操作與維護1、提升機必須在空載狀態下起動,啟動2~3分鐘后,再向提升機均勻地加物料。給料裝置的生產能力應在提升機額定輸送量范圍內,不能給料過多,以免下部被物料堵塞。2、提升機在運轉時,不允許對運行部件進行清掃和修理,也不允許調整緊張裝置。3、停車前先將機內物料卸完。4、提升機在***使用或修理后運轉約200小時時,要仔細重新擰緊所有栓接接頭。5、要定期檢查各部件的運行情況,檢查各處連接螺栓是否緊固,環鏈有無裂紋及斷裂現象。損壞的環鏈、料斗要拆換。根據各廠使用情況和工作環境,要定期進行大小檢修。

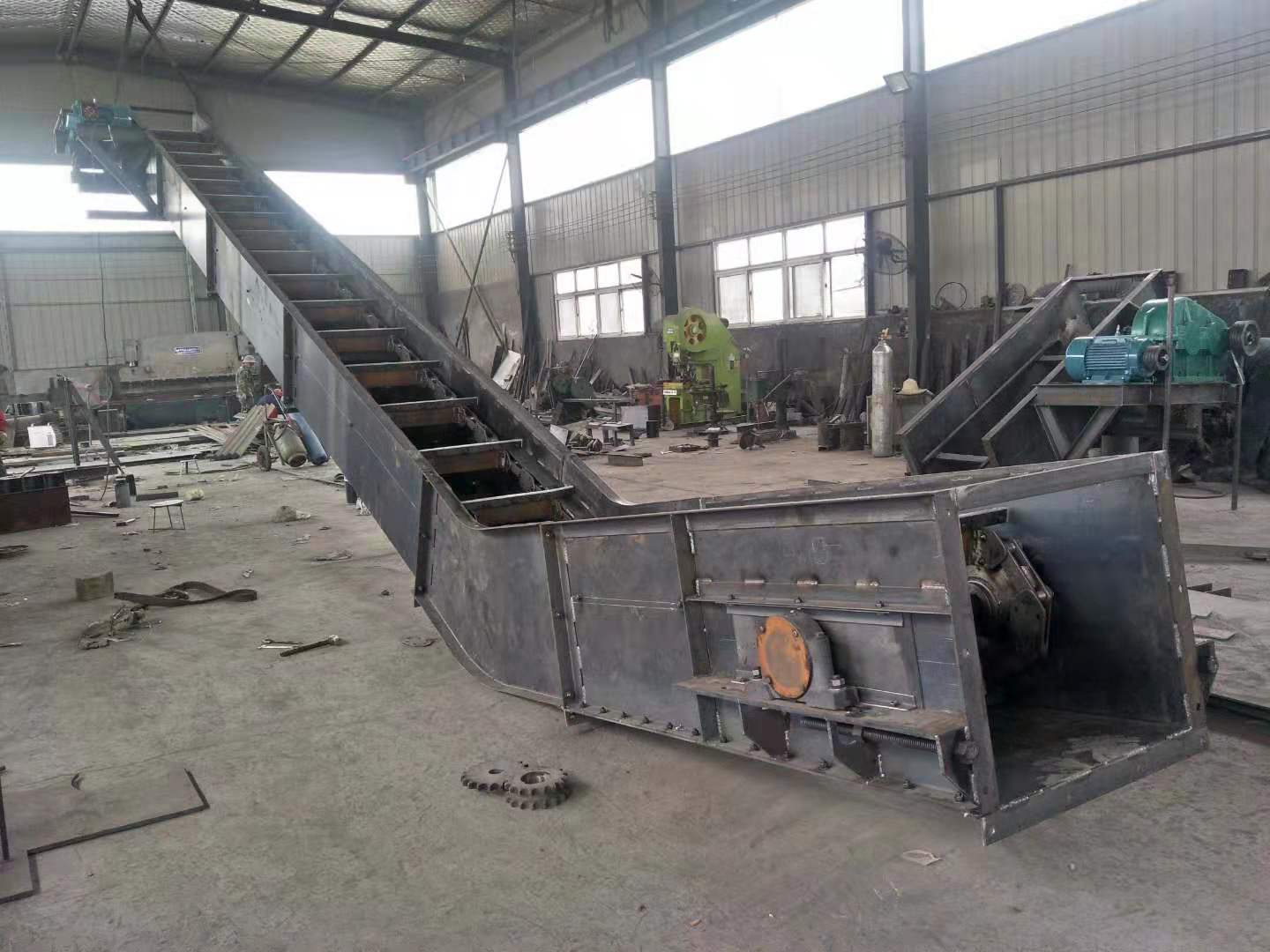

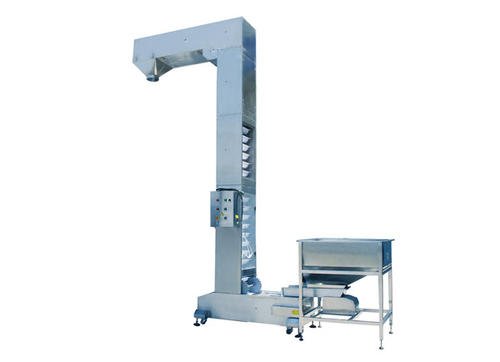

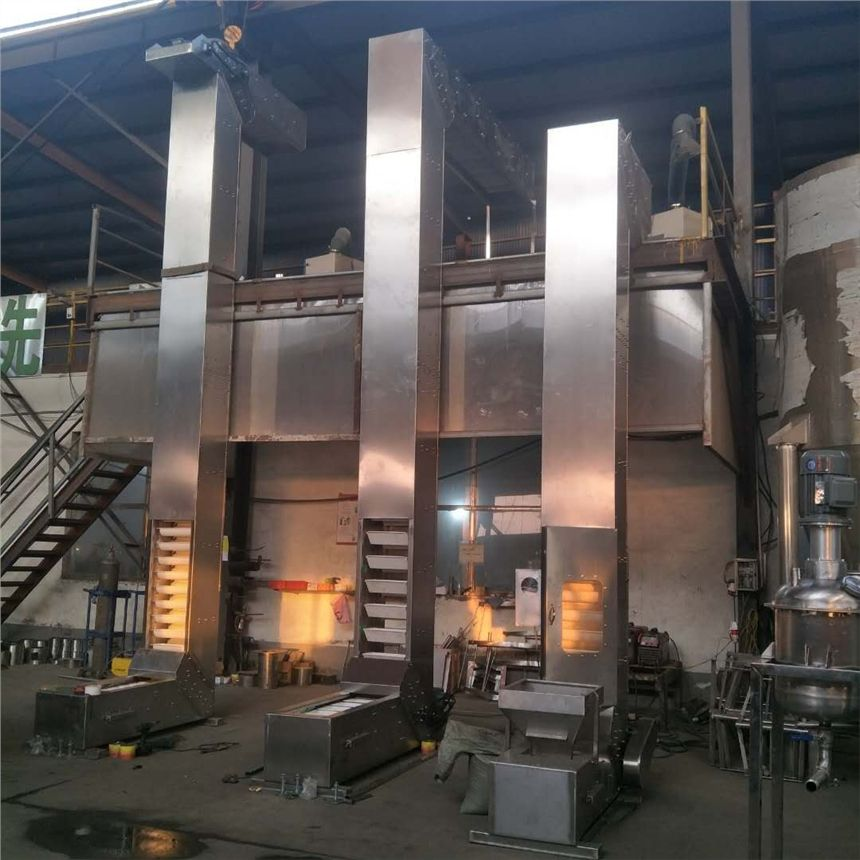

Z型提升機適用于從下往上提升。被提升的物料經振動給料機緩沖后,均勻地放入提升料斗,機器自動連續運轉向上輸送。輸送速度可根據輸送量調節,提升高度可根據需要選擇;料斗是由我們公司設計和制造的。食品級聚丙烯無毒料斗使這種斗式提升機應用更加廣泛。所有尺寸都是根據實際需要設計和制造的。1.提升范圍廣,可提升一般粉狀和小顆粒物料,且顆粒物料不受損壞,從而提升研磨拋光性能較高的物料。密封性能好,環境污染小。2.驅動功率小,進給、誘導出料、大容量料斗密集布置。物料提升過程中幾乎沒有物料返回和挖掘,因此無效功率小。3.使用壽命長,提升機的進料采用流入式,不需要鏟斗挖掘物料,物料間擠壓碰撞現象很少發生。該機器旨在確保物料在進料和出料過程中不會散開,從而減少機械磨損。4.良好的運行可靠性、先進的設計原則和加工方法保證了整機運行的可靠性,無故障時間超過20000小時。提升高度很高。起重機運行平穩,因此可以獲得更高的提升高度。歡迎來我公司洽談購買!
